PinePhone Pro - manual de usuario - guía de inicio rápido

El PinePhone Pro se ha vendido en dos versiones:

  • PinePhone Pro Developer Edition (solo para desarrolladores)
  • PinePhone Pro Explorer Edition (para desarrolladores y usuarios)

La única diferencia entre ambas versiones consiste esta en el software de arrranque, El almacenamiento interno del PinePhone Pro (llamado eMMC) tiene una prioridad de arranque más alta que la tarjeta microSD

  • PinePhone Pro Developer Edition, era una revisión destinada al desarrollo, venía con un sistema operativo Android de fábrica preinstalado. El eMMC en Developer Edition se puede omitir acortando dos puntos de contacto específicos. La secuencia de arranque por defecto es desde la eMMC
  • PinePhone Pro Explorar Edition, viene preinstalado con una instalación de Manjaro (usando el escritorio Plasma Mobile) en el almacenamiento interno eMMC. El sistema operativo pre-flasheado se puede sobrescribir en cualquier momento y también es posible borrar el sistema operativo pre-flasheado para hacer que el teléfono arranque desde una tarjeta microSD. El eMMC en Explorer Edition se puede omitir manteniendo presionado el botón RE debajo de la cubierta posterior durante varios segundos mientras se inicia. La secuencia de arranque por defecto es desde la eMMC, para arrancar desde la microSD se tiene que pulsar el botón RE. En las ultimas versiones, la secuencia de arranque por defecto es desde la microSD, en caso de no encontrar ningún sistema operativo en la microSD arrancara desde la eMMC.

Cuando tu PinePhone Pro arranca desde la eMMC

- Si quieres omitir temporalmente el arranque desde eMMC

El arranque por defecto desde eMMC siempre se puede omitir temporalmente para poder arrancar desde una tarjeta microSD:

En Explorer Edition mantenga presionado el RE debajo de la cubierta durante unos segundos, mientras enciende el dispositivo (mantenerlo demasiado tiempo hará que el eMMC no se inicialice después del arranque).

En Developer Edition, cortocircuite los contactos de omisión de eMMC durante el arranque.

- Si quieres omitir permanentemente el arranque desde eMMC y arrancar desde microSD

Para arrancar desde la tarjeta microSD de forma permanente, uno de los métodos es borrar el cargador de arranque del eMMC. Si no se encuentra un cargador de arranque en el eMMC, el teléfono se iniciará en la tarjeta microSD. Para ello tenemos que borrar el cargador de arranque llamado U-Boot de la eMMC desde la tarjeta microSD:

  • Arrancamos un sistema operativo GNU/Linux desde la tarjeta microSD manteniéndolo pulsado durante el arranque (o utilizando el método de derivación anterior si se modificó el cargador de arranque o se usa Developer Edition)
  • Escribe lsblk en una terminal en el teléfono para listar los dispositivos
  • Limpie el cargador de arranque usando el siguiente comando en una terminal: sudo dd if=/dev/zero of=/dev/mmcblk2 seek=64 count=400 conv=fsync

A partir de este momento, el teléfono usará de forma predeterminada la tarjeta microSD para arrancar.




1 Contenido del Paquete

  • Manual de Usuario – Guía de Inicio Rápid

  • PinePhone Pro

  • Cable de alimentación USB-C y el alimentador de 5V 3A



2 Seguridad y reciclaje

2.1 Precauciones

Antes de utilizar el dispositivo por favor lea cuidadosamente este manual.

Recomendaciones y precauciones para un uso seguro:

  • El PinePhone Pro debe ser cargado usando una adaptador USB-PD de 15W (5V 3A). Cargarlo usando un voltaje mayor, puede ocasionar daños en el dispositivo.

  • El PinePhone Pro solo funcionara cuando su temperatura interna sea de entre 5ºC y 65ºC. Nunca debería ser operado a temperaturas externas más bajas que -20ºC o más altas que 40ºC.

  • No perfore, desarme, golpeé o apriete la batería. Las baterías que ya no va a usar se deben desechar de acuerdo a las leyes locales (ver sección 2.2).

  • No exponga el dispositivo a los rayos solares directos, agua o humedad de alta densidad.

  • En caso de sobrecalentamiento, apague el PinePhone Pro y déjelo enfriarse por al menos 15 minutos.

  • Cumpla con la normativa local sobre el uso de dispositivos móviles. Esto se extiende a, e incluye el uso del dispositivo en espacios públicos, al operar vehículos de motor y maquinaria pesada.

2.2 Reciclaje de componentes y baterías

El reciclaje de cualquier componente del PinePhone Pro debe hacerse de acuerdo a las leyes locales. Esto puede requerir que deseche el teléfono o sus partes en un centro de reciclaje local o en un contenedor designado. Las baterías nunca, bajo ninguna circunstancia, deben desecharse con la basura doméstica general.






3 Primeros pasos

3 .1 Desmontaje de la carcasa posterior

Para quitar la carcasa posterior del PinePhone Pro, use su uña u otro objeto blando para levantar la carcasa posterior. Hay una muesca para ayudar a quitar fácilmente la carcasa que se encuentra en la parte inferior izquierda del PinePhone Pro cuando su parte posterior está orientada hacia usted y su cámara está orientada hacia arriba.


3.2 Configuración inicial

El PinePhone Pro llega con una tira de plástico colocada entre los conectores de alimentación y la batería. Debe retirarla antes de usarlo.

  • retire la batería usando su uña o una herramienta de palanca

  • retire y deseche la tira de plástico colocada entre la batería y los conectores de alimentación


Puede insertar una tarjeta SIM y una tarjeta microSD en el teléfono mientras la carcasa posterior y la batería estén desmontadas. Se puede usar una tarjeta microSD para proporcionar un sistema operativo al PinePhone Pro, o puede servir como almacenamiento adicional para un sistema operativo instalado internamente en eMMC. No intente extraer las tarjetas microSD o SIM con la batería insertada en el dispositivo.








3.3 Interruptores de privacidad y conectores pogo

Debajo de la cubierta encontrará los conectores pogo e interruptores de privacidad etiquetados 1-6 con sus respectivas funciones. Los pines pogo usan el protocolo I2C (dos pines) y se pueden usar para accesorios y funcionalidades adicionales.




① módem LTE, ② pines tipo pogo, ③ interruptores de privacidad, ④ ranura para tarjeta microSD, ⑤ ranura para tarjeta SIM



Los interruptores de privacidad se pueden usar para desactivar eléctricamente (los números corresponden a la leyenda en el dispositivo):

  1. Módem LTE + GPS
  2. WiFi / Bluetooth
  3. Micrófono
  4. Cámara posterior
  5. Cámara frontal
  6. Interruptor de: Auriculares apagados / UART activado

Al desactivar los auriculares se habilita la salida UART a través del jack para los auriculares (ver Wiki para más detalles).






3.4 Uso de PinePhone

El PinePhone Pro puede ejecutar varios sistemas operativos (vea la sección 4) tanto desde la eMMC flash interna como desde la tarjeta SD. El uso de tarjetas SD de arranque requiere que la eMMC interna no tenga sistema.

Para encender el PinePhone Pro mantenga presionado durante 2 segundos el botón de encendido. El tiempo de arranque varía de un sistema operativo a otro pero debería permitir hasta 60 segundos para que el teléfono inicie completamente. La mayoría de los sistemas operativos tienen un indicador de arranque como una vibración o una notificación de destello del LED.

Para instrucciones detalladas y para elegir sistemas operativos por favor, visite: https://wiki.pine64.org/wiki/PinePhone_Pro




Sensores e iluminación LED, ② auricular, ③ cámara frontal, ④ volumen, ⑤ encendido, ⑥ USB tipo C, ⑦ micrófono

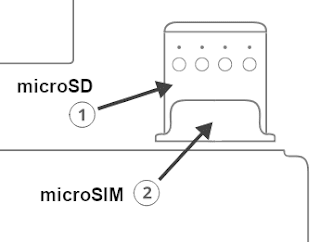

Ranura superior: tarjeta microSD

Ranura inferior: tarjeta microSIM

4 Sistemas operativos:

Todos los sistemas operativos disponibles para el PinePhone Pro son proporcionados por comunidades de desarrolladores y proyectos de colaboración. PINE64 no desarrolla software para el PinePhone Pro.


Independientemente del sistema operativo que venga pre-instalado en su dispositivo, puede instalar y ejecutar cualquier otro sistema disponible para el PinePhone Pro. Por favor, para mas detalles consulte la sección Software Releases en la Wiki: https://wiki.pine64.org/wiki/PinePhone_Pro#Software_Releases

5 Hardware

5.1 Descripción de componentes externos

Dimensiones del dispositivo: 160.8 x 76.6 x 11.1mm. Peso del dispositivo: 220 gramos.

El PinePhone Pro tiene una pantalla táctil HD IPS capacitiva de 6″ (16M de colores; 1440x720, ratio de 18:9). El jack del auricular está localizado en el borde superior. La barra superior sobre la pantalla LCD aloja una cámara frontal de 5MP, 1/4″, un LED multicolor, un sensor de proximidad, un sensor de luz ambiental así como el altavoz auricular. El botón de encendido y las teclas de volumen están situadas en el borde derecho.

En la parte inferior del borde de ataque se aloja el puerto USB tipo C (alimentación, datos, y salida de video en DisplayPort en modo alterno) y el micrófono. En la parte posterior del dispositivo en la esquina superior izquierda se encuentra una cámara de 13MP, 1/3″ OIS y un LED flash. Un altavoz mono está en la parte inferior del dispositivo.

5.2 Especificaciones del hardware del dispositivo.

Se puede encontrar mas información, incluyendo revisiones PCBA y esquemas en: https://wiki.pine64.org/wiki/PinePhone_Pro#Components


Características principales del hardware:

  • Sistema en el chip: Rockchip RK3399S

  • RAM: 4GB LPDDR4

  • Almacenamiento: 128GB eMMC, ampliable hasta 2TB vía microSD, soporta SDHC y SDXC, UHS1

  • SIM: Micro-SIM

  • Módem de comunicaciones: Quectel EG25-G

    • LTE: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B38, B39, B40, B41

    • WCDMA: B1, B2, B4, B5, B6, B8, B19

    • GSM: 850, 900, 1800, 1900 (MHz)

  • WLAN: Wi-Fi 802.11 5GHz AC, con capacidad para punto de acceso hotspot.

  • Bluetooth: 4.1, A2DP

  • GNSS: GPS/GLONASS/BeiDou/Galileo/QZSS, con A-GPS

5.3 Resolución de problemas habituales.

  • Para forzar un apagado mantenga presionado el botón de encendido durante 5 segundos.

  • En el caso que uno o más componentes del PinePhone Pro no se activen, asegúrese que los interruptores de privacidad (vea la sección 3.2) estén en la posición ON

  • La batería debe estar conectada para que todos los componentes del PinePhone Pro funcionen correctamente.

  • Si el eMMC está corrupto el PinePhone Pro puede fallar en el arranque desde micro SD.

  • No todos los Sistemas Operativos soportan todas las características de hardware del PinePhone Pro.

6 Cumplimiento de normativa

El PinePhone Pro tiene certificado CE y FCC.

Dispositivo completamente compatible con la directiva RED 2014/53/EU:

  • Quectel EG25-G Worldwide LTE, UMTS/HSPA(+) and GSM/GPRS/EDGE

  • Realtek RTL8723CS Wi-Fi 802.11 b/g/n

7 Documentación e información de contacto

Se puede encontrar documentación detallada del hardware y del software en nuestra página web (pine64.org) y la wiki (wiki.pine64.org).


OBSERVACIÓN:

============================================
Yo no tengo relación alguna con Pine64, copio este manual en mi blog porque me gusta el PinePhone Pro, y quiero dar información en español.

Texto copiado del manual de usuario - Guía de inicio rápido para el PinePhone Pro, y desde la wiki de PinePhone Pro

Manual traducido al español por el usuario Phreak

He añadidos imágenes en color descargada desde la wiki de pinephone pro
============================================
